产品名称:

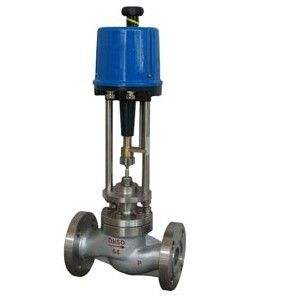

精小型电动调节阀
销售总机:
021-64162222
销售传真:
021-62677999

   产 品 说 明

一、精小型电动调节阀 概述

精小型电动调节阀由3810或PSL系列电动执行器和精小型调节阀体组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。精小型电动调节阀广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数加如压力、流量、温度、液位保持在给定值。精小型电动调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。

二、精小型电动调节阀 性能

泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
 软阀座:小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回差:配DKZ执行机构为1.5%;配361L执行机构为2%;配RS执行机构为1%;配PSL执行机构为1%
基本误差:配DKZ执行机构为±2.5%;配361L执行机构为±2%;配RS执行机构为±1%;配PSL执行机构为±1%
注:采用标准的V型聚四氟乙烯填料
可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)

三、精小型电动调节阀 阀内组件

阀芯型式:单座柱塞型阀芯
流量特性:金属阀座 等百分比特性(%)和线性特性(L),Cv值从0.04~14的高精度流量特性符合IEC534-2标准
软阀座:等百分比特性(%)和线性特性(L)
材 料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

四、精小型电动调节阀 阀体

阀体形式:精小型直通铸造阀
公称通径:DN20~200mm
公称压力:PN1.6、2.5、4.0、6.4
法兰标准:GB/T9113、 JB/T79
连接形式:法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1〃以内)
阀盖形式:标准型-17~+230℃、高温型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式:螺栓压紧式
密封填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
