产品名称:

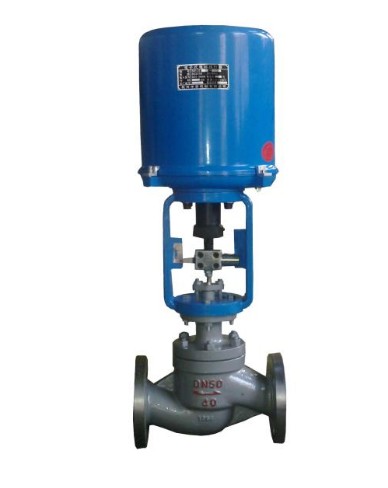

ZDLP电动单座调节阀
销售总机:
销售传真:

   产 品 说 明

一、ZDLP电动单座调节阀概述:

      ZDLP电动单座调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。ZDLP电动单座调节阀,由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。



二、ZDLP电动单座调节阀技术参数及性能:

阀体型式:

直通铸造球型阀

公称通径:

DN20 、25 、32 、40 、50 、65 、80 、100 、200

公称压力:

PN 1.6、2.5、4.0、6.4、10.0Mpa

ANSI 150、300、 600Lb

JIS 10K、20K、30K、40K

连接方式:

法兰:FF、RF、RTJ、等

螺纹:(适用于 1”以下)

焊接:SW、BW

法兰距:

符合IEC 534

阀盖形式:

标准型、加长型(散热、低温、波纹管密封)

填  料:

V型聚四氟乙烯、柔性石墨填料等

密封垫:

金属夹石墨密封垫、聚四氟乙烯垫

执行机构:

气动:多弹簧执行机构 、单弹簧执行机构

电动:3810L系列 、PSL系列

三、ZDLP电动单座调节阀安装与维护方法:

   ZDLP电动单座调节阀是工业生产中非常常用和特别重要的控制设备,它工作正常与否直接关系到整个装置的生产正常与否。目前,随着调节阀技术的日新月异,调节阀的生产厂家及形式非常繁多,功能也各有不同,以下着重介绍各种型式的调节阀在安装及投运前应注意的共性问题。

1、ZDLP电动单座调节阀安装前的进货检验调节阀的进货检验是一个非常重要的环节,以确认调节阀到货情况是否满足设计要求。调节阀的每项技术要求均应达到设计要求,但在进货检验时应着重检查如下几项内容。

2、阀体/阀内件规格此项内容主要包括:阀型号、阀型式、公称通径、阀座尺寸、阀芯形式、流量特性、泄漏等级、阀体材质、阀芯材质、阀座材质、CV值、法兰标准等级尺寸及密封面形式等,只要发现其中有一样内容与设计不符均应征得设计的确定和认可。

3、执行机构部分此项内容主要应检查执行机构型号、型式、作用形式、弹簧范围、供气压力等。

4、定位器部分此项内容主要检查定位器的输入信号、气源压力、电气和气源接口尺寸和防爆等级,其中防爆等级不得低于设计等级要求。

5、附件根据调节阀的设计技术要求仔细清理各项附件,如过滤减压阀、阀位开关、电磁阀、手轮机构、专用工具。以上各项内容的检验可以通过清理、计量器具、查看铭牌以及专用的检测手段(如法兰及螺栓材质可通过光谱分析来鉴别)等方法来实现。

6、ZDLP电动单座调节阀水压试验阀体的水压试验包括阀体的耐压试验和阀芯全关时的泄漏试验。通常情况下,当设计压力超过10MPa的调节阀,阀体必须进行耐压试验以检验阀体本身和上阀盖的耐压情况。ZDLP电动调节阀,ZDLP电动单座调节阀,ZDLP电动调节阀供应
