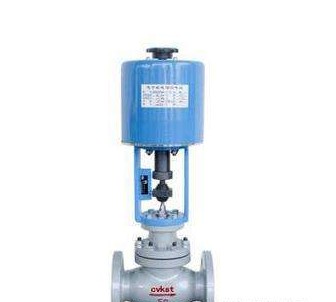

一、电动套筒调节阀概述:
电动套筒调节阀广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。电动调节阀以单相交流220V电源为动力,接受统一的标准电信号0-10mADC或4-20mADC,自动的控制阀门开度,达到对工作流量、压力、温度、液位等参数的自动控制,是生产过程自动调节的组成之一。
二、电动套筒调节阀主要特点:
1、执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4
~20mA(或DC1~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单方便。
2、执行器的关键部件—控制器,采用先进的混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。
3、驱动量的反馈检测采用高性能导电塑料电位器,分辨率<0.4%。
4、电动套筒调节阀具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态
6、用状态选择开关可以设定(正、反动作。)
7、用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V。)
8、调整工作零点(始点)和行程(终点)简单易行。
9、当突然断电时,能确保阀芯自锁。
10、采用同步皮带转动,有效降低了噪音。
11、延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。
三、电动套筒调节阀材质参数:
1、阀体
形式:直通倒S铸造阀
公称通径:DN20-300mm 公称压力:PN1.6;4.0;6.4MPa
连接形式:JB78-59;JB/T79.2-94凹式
材料:ZG230-450;ZG1Gr18Ni9Ti;ZG0Cr18Ni12M02Ti
2、上阀盖
常温型:-20℃-+200℃ 散热型:-40℃―+450℃
低温型:-200℃--20℃ 压盖形式:螺纹压紧式,螺栓压紧式
填料:V型聚四氟乙烯,柔性石墨,不锈钢波纹管
3、阀内组件
阀芯形式:上导向单座柱塞式阀芯,
或上导向单座套筒柱塞式阀芯
流量特性:等百分比特性,
直线特性和快开特性
材料:1Cr18Ni9Ti;OCr18Ni12Mo2Ti。
四、电动套筒调节阀安装与使用方法:
调节阀安装不符合要求而出故障会造成巨大的浪费,反之,安装得当,可保证正常开工并可延长使用寿命。减少维修工作量和获得良好的系统控制性能。
(1)安装调节阀总体上应考虑以下方面:
① 安全:安装过程中人员和设备的安全。
② 控制性能:配管系统压力损失应与计算调节阀尺寸时所考虑的压力损失一致,以保证所需的流量特性。进出口应尽量保证足够的直管段。
③ 安装位置:应有足够的空间便于操作人员手动操作(包括旁路操作)以及保证调节阀和附件的就地拆卸和维修的可能性。
④ 调节阀组:一般在工艺过程配管中均安装切断阀的旁路阀与调节阀配成阀组,以适应设备连续操作的需要。维修调节阀时用切断阀隔离。用旁路阀调节。
|
