一、电子式电动单座调节阀概述：

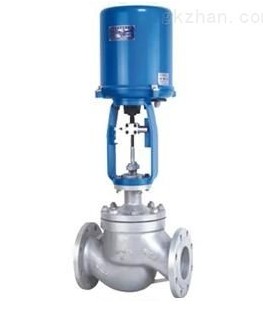

   电子式电动单座调节阀由3610L/3810/PSL 等系列电子式电动执行机构或智能型一体化执行机构和单座调节阀组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转。电子执行机构连线简单，调节阀阀芯采用顶导向，适用于对泄漏量要求严格，阀前后压差不大及有一定粘度和含有纤维状介质的场合。适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准。按填料不同可分为一般填料密封和波纹管密封两种，电子式电动调节阀用一般场合，而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。电动双座调节阀广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

二、电子式电动单座调节阀特点：

1、执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4

~20mA（或DC1~5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。

2、执行器的关键部件—控制器，采用混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。

3、驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。

4、电子式电动调节阀具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。

5、用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态

6、用状态选择开关可以设定（正、反动作。）

7、用状态选择开关可以设定输入信号为（DC4~20mA或DC1~5V。）

8、调整工作零点（始点）和行程（终点）简单易行。

9、当突然断电时，能确保阀芯自锁。

10、采用同步皮带转动，有效降低了噪音。

11、延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起

动保护，并可反向运行取消延时保护。

三、电子式电动单座调节阀主要技术参数：

1、电源：AC220V±10%，50HZ

2、耗电功率（额定负载时）

规格A型执行器50VA；规格B型执行器150VA；规格C型执行器220VA。

3、输入信号：DC4~20mA或DC1~5V。

4、输出信号：DC4~20mA（负载电阻碍500Ω以下）。

5、控制精度：基本误差：±1%；回差≤1%；死区≤1%。

6、工作行程调整范围：“零点”：±25%；“行程”20%~100%。

7、外部配线：输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

8、环境条件

9、保护等级：IP65。

10、隔爆等级：ExdIIBt4.

11、过载保护：规格A、B型执行器可任选，规格C型执行器必配。

四、电子式电动单座调节阀阀型的选择方法：

(1)确定公称压力，不是用Pmax去套PN，而是由温度、压力、材质三个条件从表中找出相应的PN并满足于所选阀之PN值。

(2)确定的阀型，其泄漏量满足工艺要求。

(3)确定的阀型，其工作压差应小于阀的允许压差，如不行，则须从特殊角度考虑或另选它阀。

(4)介质的温度在阀的工作温度范围内，环境温度符合要求。

(5)根据介质的不干净情况考虑阀的防堵问题。

(6)根据介质的化学性能考虑阀的耐腐蚀问题。

(7)根据压差和含硬物介质，考虑阀的冲蚀及耐磨损问题。
