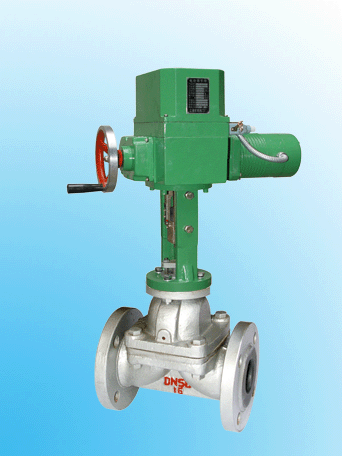

一、电动压力平衡比例调节阀概述:
比例调节阀采用智能控制,可采用电动或者气动执行器,实现对压力、流量、温度、液位等参数的调节。具有结构紧凑,功能强、体积小、密封性好,性能可靠、配套简单、流通能力大,等优点特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该调节阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
二、电动压力平衡比例调节阀标准规格:
阀体型式:扁平铸造型
阀芯型式:三偏心蝶型
公称通径:DN50 ~600 NPS 2″~24″
公称压力:PN16 ~25 CLASS 150LB
连接方式:法兰、对夹式
阀盖形式:一体式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封
执行机构:气动:气动活塞式执行机构、气动薄膜执行器
表面涂漆:绿色 丙稀酸聚胺酯磁漆
三、电动压力平衡比例调节阀工作原理:
如果想调节的是温度,温度高了就减少流量,从而降低温度,这就需要热电偶反馈给温控器,然后温控器输出出一个标准的模拟信号给调节阀,调节阀根据这个信号来自动控制阀的开度,从而使温度保持在设定的温度范围。当然这个温度控制仪必须是具有PID控制功能的智能仪表。调节阀输出信号一般是阀门开度信号。
四、电动压力平衡比例调节阀主要技术参数:
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
额定流量系数
(KV)
|
直线
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
等百
分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
额定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
公称压力PN(MPa)
|
1.6 2.5 4.0 6.4 10.0
|
执行机构型号
|
PSL
|
201/202
|
204
|
208
|
312
|
320
|
3810L
|
3810LSA-08
|
3810LSA-20
|
3810LSB-30
|
3810LSB-50
|
3810LSC-65
|
固有流量特性
|
直线、等百分比
|
固有可调比
|
50:1
|
工作温度t(℃)
|
普通型:铸钢-40-250;铸不锈钢-60-250 散热型:铸钢-40-450;铸不锈钢-60-450
|
电子式电动调节阀输入信号
|
0-10mADC、4-20mADC、220VAC(开关信号)
|
电源电压
|
220VAC 50Hz
|
|
