产品名称:

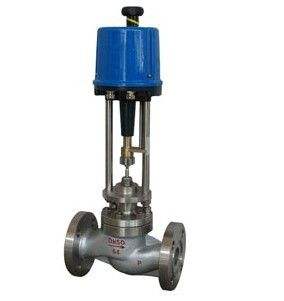

一体化智能电动油用调节阀
销售总机:
021-64162222
销售传真:
021-62677999

   产 品 说 明

一、一体化智能电动油用调节阀性能参数:

公称通径DN(mm)
(阀座直径dn)

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流
量系数

直级

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

额定行程(mm)

16

25

40

60

公称压力PN(MPa)

1.0 1.6 4.0 6.4

固有流量特性

直线、等百分比

固有可调比

50

允许泄漏量

单座

硬密封:IV级 软密封:VI级

套筒

硬密封:II级 软密封:VI级

工作温度t(℃)

-20~200 -40~250 -40~450 -60~450

信号范围(mA.DC)

0~10 4~20

作用方式

电关式 电开式

使用环境温度(℃)

电动调节阀:-20~70℃ 伺服放大器:0~50℃

使用环境湿度

电动调节阀:≤95% 伺服放大器:≤85%

电源电压

220V 50Hz 380V 50Hz 24AC/DC



二、一体化智能电动油用调节阀产品说明:

ZDLP、ZDLM电动高温调节阀由PSL系列和3810L系列电子式执行机构和单座调节阀组成。电源为220V.AC 50Hz,含有伺服放大器、位置信号发生器、位置限位开关以及阀位显示。可直接接受工业控制仪表或计算机等输出的(4-20mADC或1-5VDC)进行阀门的开度控制,达到调节介质压力流量、温度等目的。同时可以输出(4-20mADC或1-5VDC)阀位反馈信号。



三、一体化智能电动油用调节阀工作原理:

一体化智能电动油用调节阀本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。
