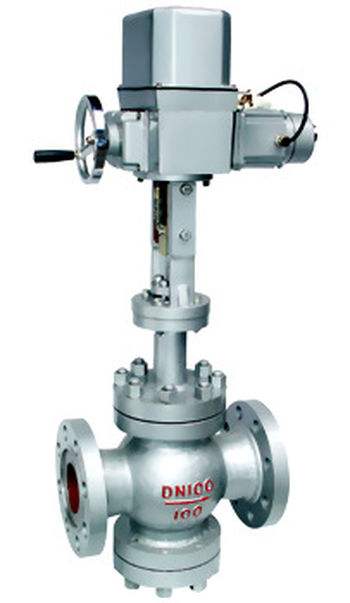

一、普通型电动压力调节阀概述：
普通型电动压力调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用笼式节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直通式，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
二、普通型电动压力调节阀主要特点如下：
1、带现场压力显示，准确可靠；
2、有较宽的压力设定范围，大大增加了阀门的适用性；
3、压力值设定方便，运行时可连续无干扰地进行设定，
4、免维护使用；
5、可带报警装置，安全可靠；
6、220V电源方便可靠；
7、可按要求反馈信号至监控系统。
8、控制精度高，响应速度快，性能稳定可靠，工作寿命长。
9、结构紧凑，安装调试、使用简便。
三、普通型电动压力调节阀应用举例：
1.代替2101型微压阀
2101型微压阀阀前一般要求介质压力≤0.1MPa,而2407 型带指挥器操作式自力式压力调节阀则不受此限制。
2. 用于氮封装置
氮封装置的贮罐内成品油上端覆盖氮气，其压力一般在100mmH2O左右，通过氮封保护装置加以控制。出液阀开启放油时，贮罐内液位下降，此时，2407B供氮调节阀开度增大，向贮罐内补充氮气使压力增加到设定值为止。进液阀开启进油时，液位上升，气相部分容积减小，氮气压力上升，此时2407B供氮调节阀关闭，而2407K泄氮调节阀在压力控制器作用下开启，排出氮气使压力降至设定值。为确保储罐安全，应在罐顶设置呼吸阀。
供氮压力调整：在2407B型压力调节阀选定一设定值如1KPa(100mm.W.C)，通过调整主弹簧1的预压缩(拉伸)量来达到;
泄氮压力调整：2407K泄放阀中的压力控制器部分，通过调整主弹簧预压缩量达到，一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力设定值，如2Kpa(200mm.W.C)。
呼吸阀设定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。两者设定期亦不能靠得太近。
在2407B压力设定值为Pc，2407K压力设定值P1，Pc与P1两值不能靠得太近，以免阀门工作太频繁，呼吸阀的排放压力P2的设定值应大于P1，P2与P1两值也不能靠得太近。三者关系Pc<P1<P2。
|
