产品中心   当前位置:首页 > 产品中心
 产品 >> 所有产品

产品名称:

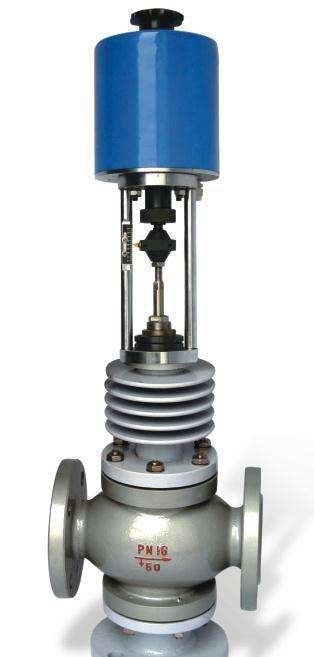

普通型高温电动三通调节阀
销售总机:
021-64162222
销售传真:
021-62677999

   产 品 说 明

一、普通型高温电动三通调节阀概述:

普通型高温电动三通调节阀采用双阀芯上下导向结构,配用电动执行机构机构,阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达 到流体混合升温或降温,或流体不等量分流,满足不同工矿的 使用要求。该阀体具有结构紧凑、重量轻、动作灵敏、压降损 失小、阀容量大、流量特性精确和维修方便等优点。可用于各 种不同的工作条件,特别适用于石油工业热交换器的温度控制 系统和其他的各行业的自动化控制系统。 本系列产品有常温型、高温型、低温型、调节切断型、波 纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4; 阀体口径范围DN20-DN300;适用流体温度-150℃-+560℃范围 内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有 直线、等百分比。多种规格可供选择。


二、普通型高温电动三通调节阀特点:

1、阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。

2、可调节范围大,固有可调比为50,流量特性有直线和等百分比。

3、电动三通调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。

4、伺服放大器采用深度动态负反馈,可提高自动调节精度。

5、电动操作器有多种形式,可适用于4~或0~。

6、电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。

7、调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。


三、 普通型高温电动三通调节阀主要技术参数:
● 阀体
阀体形式 直通铸造球型阀
公称通径  DN25~300mm
公称压力  PN1.6、2.5、4.0、6.4
法兰标准  GB/T9113、 JB/T79
连接形式  法兰(FF RF RTJ)、焊接(SW BW)
阀盖形式 高温型+230~+450℃、超高温型+230~+560℃
压盖型式  螺栓压紧式
密封填料 金属石墨缠绕垫片、柔性石墨、碳纤维填料

● 阀内件
阀芯形式 单座、笼式、套筒阀芯
流量特性 线性、等百分比

● 执行机构
执行器型号 3810L系列、PSL系列
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
