产品中心   当前位置:首页 > 产品中心
 产品 >> 所有产品

产品名称:

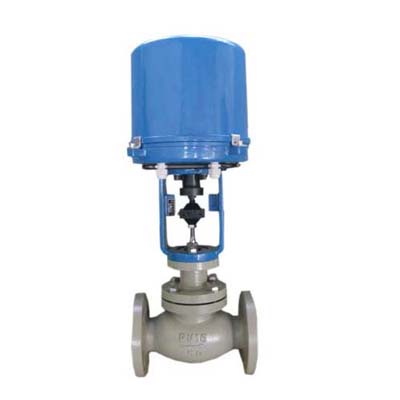

总线型电子式电动调节阀
销售总机:
021-64162222
销售传真:
021-62677999

   产 品 说 明

一、总线型电子式电动调节阀概述:

总线型电子式电动调节阀将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。本系列产品公称通径有20至300mm,公称压力有1.6/4.0/6.4MPa,接受信号为0~10mA.DC或4~20mA.DC,使用温度范围有40℃~~50℃。其中电子式电动调节阀适用于压差较小,介质年度较大或稍有颗粒杂质场合。


二、总线型电子式电动调节阀特点:

1、总线型电子式电动调节阀阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
2、可调节范围大,固有可调比为50,流量特性有直线和等百分比。
3、电动套筒调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。
4、调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
5、伺服放大器采用深度动态负反馈,可提高自动调节精度。


三、总线型电子式电动调节阀零部件材料:

阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti


四、总线型电子式电动调节阀产品参数:

称通径mm

20

25

32

40

50

65

80

100

125

150

200

250

300

400

阀座通径mm

20

26

32

40

50

66

80

100

125

150

200

250

300



额定流量系数kv


6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

2700

公称压力(MPa)

0.6,1.6, 2.5, 4.0, 6.4

行程(mm)

10

16

25

40

60

100

流量特性

直线,等百分比,快开

工作温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

法兰尺寸

符合JB78-59、JB79-59标准,可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产

阀体材质

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀芯材质

1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti

阀体型式

直通双座铸造球型阀

上阀盖型式

普通式(常温),热片式(中温),长颈式(低温)

阀体允许压差

≤公称压力

4.0

3.4



配用电动执行机构型号

PSL

PSL-201

PSL-202

PSL-204

PSL-208

PSL-312

PSL325

361L

361LSA-08

361LSA-20

361LSB-30

361LSB-50

361LSC-65

361LSC-99

防爆型

361LXA-20

361LXB-30

361LXB-50
